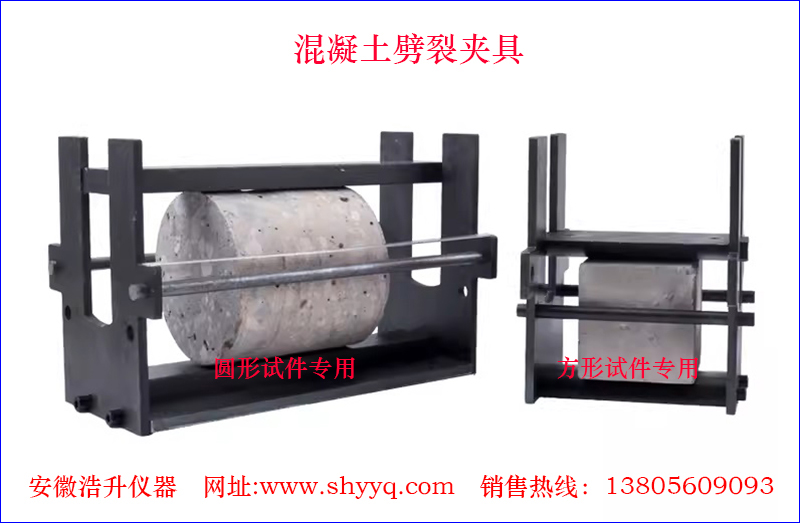

劈裂夹具

规格：PL-07
一、劈裂夹具适用范围
    劈裂夹具用于测定无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的间接抗拉强度。产品符合中华人民共和国强制性行业标准JTG 3441-2024《公路工程无机结合料稳定材料试验规程》标准要求。也适用于从硬化混凝土结构物中钻取和检查芯样，测定芯样的劈裂抗拉强度或抗压强度，作为评定结构的主要品质指标。广泛用于施工单位、监理部门、大专院校、科研部门等。
二、劈裂夹具技术参数
    1. 试验芯样直径：φ50、φ100、φ150mm
    2. 试验芯样最大长度：380mm
三、劈裂夹具试验步骤
1、芯样的钻取：
   (1)芯样的尺寸：芯样直径应为混凝土所用集料最大粒径的3倍。一般为150±l0mm或100+l0mm，对于路面工程，芯样长度应与路面厚度相等。
   (2)标记：钻出后的每个芯样应立即清楚地标上记号，并记录芯样在混凝土结构中钻取的位置。
   2、外观检查：每个芯样应详细描述有关裂缝、接缝、分层、麻面或离析等不均匀性，必要时应记录以下事项：
   (1)集料情况：估计集料的最大粒径、形状及种类，粗细集料的比例与级配。
   (2)密实性：检查并记录存在的气孔、气孔的位置、尺寸与分布情况，必要时应拍下照片。
   3、试件的制作：试件两端平面应与它的轴线相垂直，误差不应大于±l°，端面凹凸每lOOmm不超过O.05mm，承压线凹凸不应大于0.25mm。
   4、湿度控制：试验前试件应在20±2°C的水中浸泡40h，从水中取出后立即进行试验。如有专门要求，可用其它养护或湿度控制条件。
   5、劈裂试验：
   (1)将试件、劈裂夹具、垫条和垫层放在压力机上，借助夹具两定位杆，将试件对中。
   (2)开动压力机，当压力机压板与夹具垫条接近时，调整球座使压力均匀接触试件。当压力加到5KN时，将夹具的侧杆抽出，以60±40N／s的速度连续、均匀加荷，直至试件劈裂为止，记下破坏荷载，精确至0．01KN。
6、试验结果计算：
(1)芯样劈裂抗拉强度Rct按下式计算：
         2P       2P
    Rct=——=——―――
        πA πd m× 1m
式中Pct---芯样劈裂抗拉强度(Mpa)；
    P——极限荷载(N)；
    A——芯样劈裂面面积(m㎡)；
    dm——芯样截面的平均直径(㎜)；
    lm——芯样平均长度(㎜)。
结果计算精确至0.1Mpa。
四、劈裂夹具装箱清单
   1、方压条：2根
   2、定位杆：2根
