新标准灌砂法密度试验仪
日期:9/3/2023 7:21:53 PM 点击: 次
规格型号: GB-19
一、新标准灌砂法密度试验仪概述：
该仪器用于测定原位土的密度和对填方工程进行施工质量控制，符合GB/T50123-2019《土工试验方法标准》规范要求。
二、新标准灌砂法密度试验仪结构

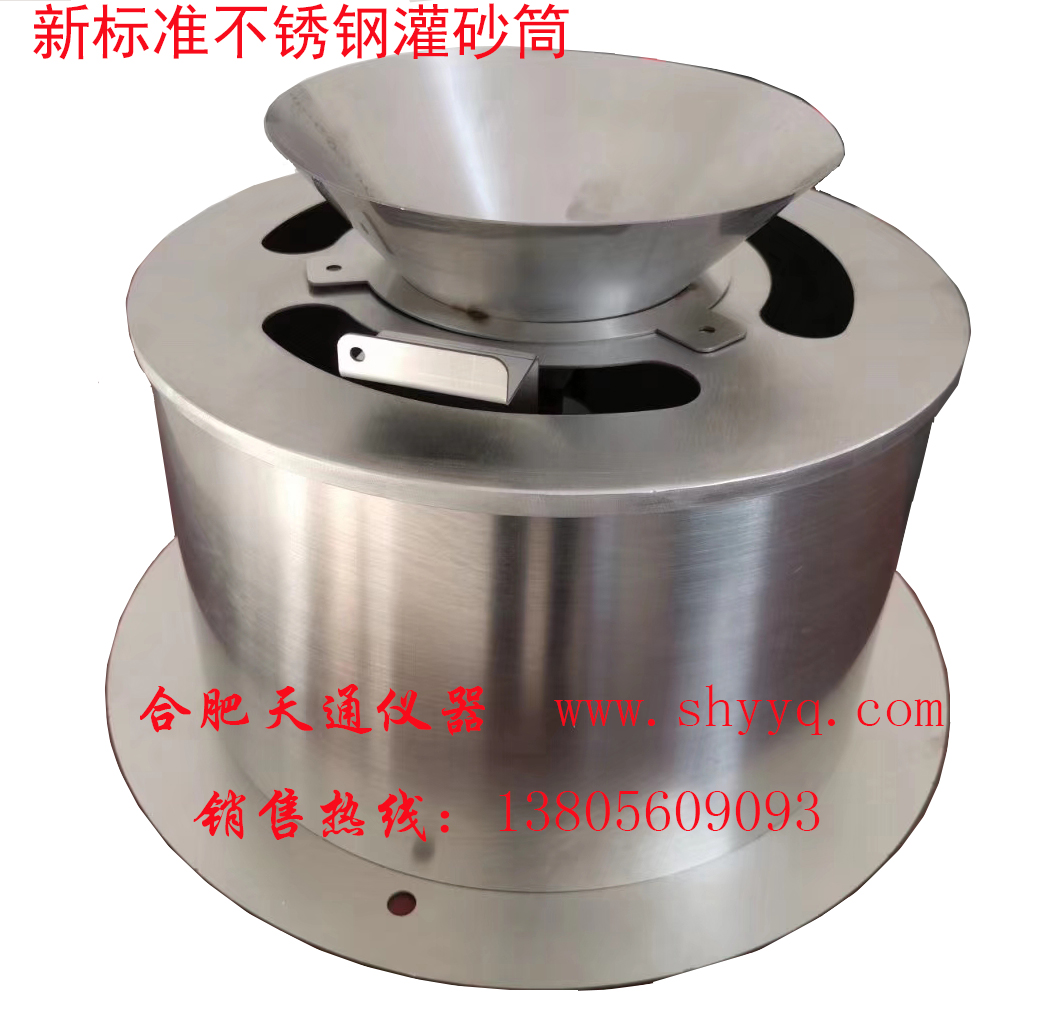

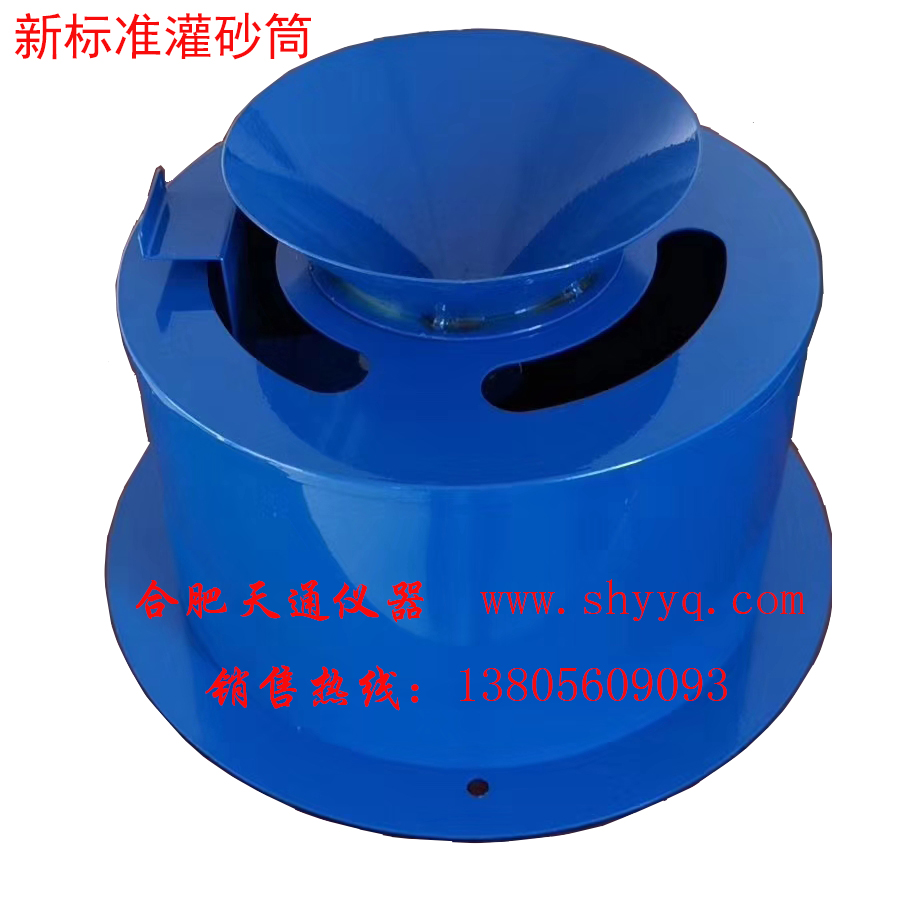

仪器由：漏斗、漏斗架、防风筒、套环等组成,并附有3个固定钉。
三、新标准灌砂法密度试验仪主要技术参数
1、漏斗上口直径：200mm，下口直径：15mm，高：110mm；
2、防风筒直径：300mm，高：220mm；
3、量器直径宜：150mm~270mm，高：200mm~330mm
四、 新标准灌砂法密度试验仪使用方法
1、选定具有代表型的一块面积约40*40cm的场地并将地面铲平。检查填土压实密度时，应将表面未压实土层清除掉，并将压实土层铲去一部分，其深度视需要而定，使试坑底能达到规定的深度。
2、称盛量砂的容器加量砂的质量。按图1所示，将仪器放在整平的地面上，用固定器将套环固定。开漏斗阀，将量砂经漏斗灌入套环内，待套环灌满后，拿掉漏斗，漏斗架及防风筒，无风可不用防风筒，用直尺刮平套环上的砂面，使与套环边缘齐平。将刮下的量砂细心倒回量砂容器，不得丢失。称量砂容器加第一次剩余砂质量。
3、将套环内的量砂取出，称量，倒回量砂容器内。环内量砂允许有少部分仍留在环内。
4、在套环内挖试坑，其尺寸符合表1.2的规定。挖坑时要特别小心，将已松动的试样全部取出。放入盛试样的容器内，将盖盖号，称容器加试样质量，并取代表性试样，测定含水率。
1、选定具有代表型的一块面积约40*40cm的场地并将地面铲平。检查填土压实密度时，应将表面未压实土层清除掉，并将压实土层铲去一部分，其深度视需要而定，使试坑底能达到规定的深度。
2、称盛量砂的容器加量砂的质量。按图1所示，将仪器放在整平的地面上，用固定器将套环固定。开漏斗阀，将量砂经漏斗灌入套环内，待套环灌满后，拿掉漏斗，漏斗架及防风筒，无风可不用防风筒，用直尺刮平套环上的砂面，使与套环边缘齐平。将刮下的量砂细心倒回量砂容器，不得丢失。称量砂容器加第一次剩余砂质量。
3、将套环内的量砂取出，称量，倒回量砂容器内。环内量砂允许有少部分仍留在环内。
4、在套环内挖试坑，其尺寸符合表1.2的规定。挖坑时要特别小心，将已松动的试样全部取出。放入盛试样的容器内，将盖盖号，称容器加试样质量，并取代表性试样，测定含水率。
表1.2试坑尺寸与相应的最大粒径（mm）
|
试样最大粒径 |
试坑尺寸 | |
|
直径 |
深度 | |
|
5（20） |
150 |
200 |
|
40 |
200 |
250 |
|
60 |
250 |
300 |
|
200 |
880 |
1000 |
5、在套环上安装上防风筒、漏斗架及漏斗。将量砂经漏斗灌入试坑内，量砂的下落速度应大致相等，直至灌满套环。
6、取掉漏斗、漏斗架及防风筒，用直尺刮平套环上的砂面，使与套环边缘齐平。刮下的量砂全部倒回量砂容器内，不得丢失。称量砂容器加第二次剩余量砂质量。
6、取掉漏斗、漏斗架及防风筒，用直尺刮平套环上的砂面，使与套环边缘齐平。刮下的量砂全部倒回量砂容器内，不得丢失。称量砂容器加第二次剩余量砂质量。
四、 计算方法
式中:my1------量砂容器加原有量砂质量（g）
my2------量砂容器加第1次剩余量砂质量（g）
my3------从套环中取出的量砂质量（g）
my4------试样容器加试样质量（包括少量遗留砂质量）（g）
my5------量砂容器加第2次剩余量砂质量（g）
my6------试样容器质量（g）
