水泥胶砂搅拌机

日期:1/1/2022 11:51:07 PM 点击:

水泥胶砂搅拌机

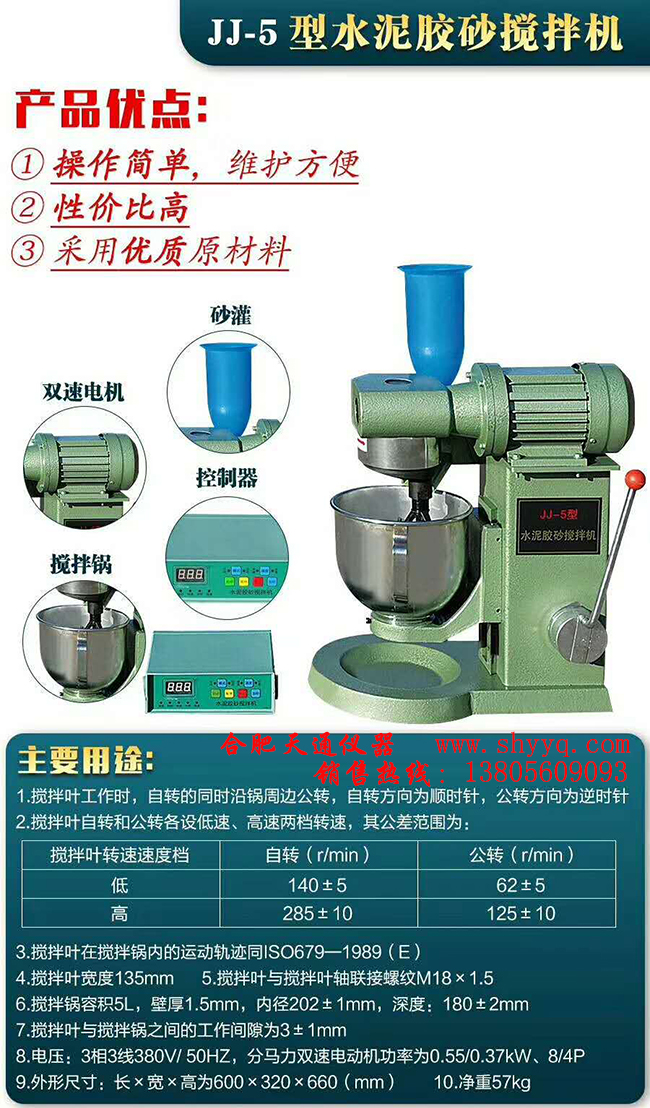

JJ-5水泥胶砂搅拌机

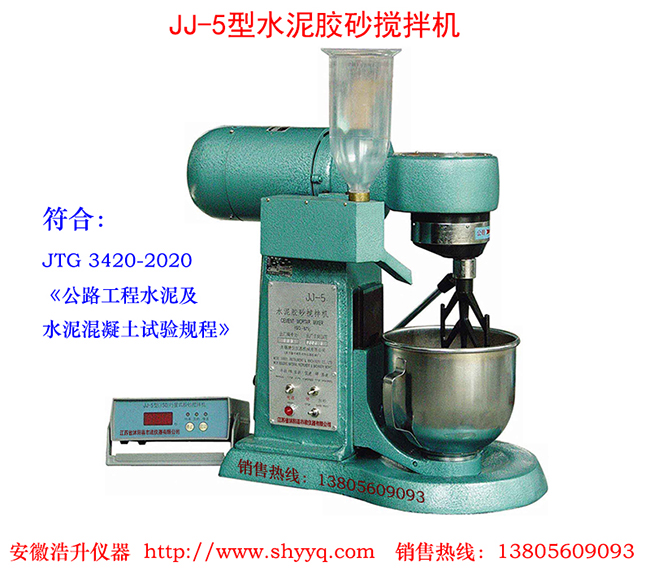

JJ-5水泥胶砂搅拌机


相关产品链接:
水泥胶砂搅拌机】
新标准水泥胶砂搅拌机


产品型号:JJ-5
一、水泥胶砂搅拌机的详细资料:
    水泥胶砂搅拌机用于按ISO679:1989水泥强度试验方法测定水泥胶砂强度的专用设备,它的结构符合GB/T 681-1997、JTG 3420-2020、JC/T681-2005等标准要求。是水泥厂、建筑施工单位、有关专业院校及科研单位水泥试验室必备的,不可缺少的设备之一。
二、
水泥胶砂搅拌机及技术参数:
  1.自转:低速140±5r/min;高速 285±10r/min;
  2.公转:低速 62±5r/min;高速 125±10r/min;
  3.搅拌叶宽度:135mm;
  4.搅拌叶与搅拌叶轴联接螺纹:M18×1.5;
  5.搅拌锅容积5L,壁厚:1.5mm;
  6.搅拌叶与搅拌锅之间的工作间隙为:3±1mm;
  7.功率:0.55、0.37Kw;
  8.外形尺寸:长×宽×高为600×320×660(mm);
  9.净重80kg。
三、
水泥胶砂搅拌机主要结构及工作原理:
  1、
水泥胶砂搅拌机结构:主要有双速电机、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。
  2、
水泥胶砂搅拌机工作原理
  双速电动机通过联轴器将动力传给传动箱内的蜗杆再经蜗轮及一对齿轮和传给主轴并减速。主轴带动偏心座同步旋转,使固定在偏心座上的搅拌叶进行公转。同时搅拌叶通过搅拌叶轴上端的行星齿轮围绕固定的内齿轮完成自转运动。搅拌锅与支座用偏心槽旋转锁紧、砂罐内加砂子后,可在规定时间自动加砂或手动加砂,手柄(20)用于升降和定位搅拌锅位置用。
四、
水泥胶砂搅拌机起吊与安装
  1、
水泥胶砂搅拌机不设起吊装置,人工搬运即可。
  2、
水泥胶砂搅拌机安装只需将主机放在平整的水泥平台上,并在底面垫上一层厚5~8mm橡胶板。
五、
水泥胶砂搅拌机操作与使用
  将
水泥胶砂搅拌机机电源插头插入电源插座接通电源,红色指示灯亮表示电源接通,再将程控器插头插入本机程控器插座,程控器数码管显示为0,砂罐内装入1350g标准砂,搅拌锅内装入水225g、水泥450g,将搅拌锅装入支座定位孔中,顺时针转动锅至锁紧,再扳动手柄使搅拌锅向上移动处于搅拌工作定位位置。

水泥胶砂搅拌机分手动和自动两种:
  1、自动:将旋钮开关1K拨至自动位置,按下程控器启动按钮,即自动完成一次低速30秒——再低速30秒,同时自动加砂——高速30秒——停90秒——高速60秒——停止转动的工作程序。整个过程240秒±1秒。然后,扳动手柄(20)使搅拌锅(17)向下移,逆时针转搅拌锅至松开位置,取下搅拌锅。
  2、手动:将旋钮开关拨至手动位置,本机即转动,根据试验需要,可任意控制低速和高速的转动时间,慢转时控制加砂时间的早、晚、长、短。钮子开关2K控制低速和高速,3K控制加砂和停止加砂。
  【注意:叶片公转方向与机体箭头所标方向要一致,如方向相反,可将电源线中任意二线对调即可】
六、
水泥胶砂搅拌机调整与保养
  1、
水泥胶砂搅拌机调整:
  本机出厂前已将搅拌叶与搅拌锅之间的工作间隙调整到3±1mm范围。搅拌叶与搅拌锅的工作间隙调整,可松开调节螺母转动搅拌叶使之上下移动,再用检测杆检测正确间隙后,再旋紧调节螺母即可。
  2、
水泥胶砂搅拌机保养:
 (1)应保持工作场地清洁,每次使用后应彻底清除搅拌叶与搅拌锅内、外残余砂浆,并清扫散落和飞溅机器上的砂浆及脏污物,揩干后,套上护罩,防止灰尘。
 (2)水泥胶砂搅拌机无外部加油孔。传动箱内蜗轮付、齿轮付及轴承等运动部件每季加黄油一次,加油时,打开上箱盖,再打开传动箱盖即可,支座与立柱导轨之间,升降机构之间应经常滴入机油润滑,每年保养一次,将本机全部清洗并加注润滑油和润滑脂。
 (3)水泥胶砂搅拌机运转时遇有金属撞击噪声,应首先检查搅拌叶与搅拌锅之间的间隙是否正确。
 (4)使用搅拌锅时,要轻拿轻放,不可随意碰撞,以免造成搅拌锅变形。
 (5)应经常检查电气绝缘情况,在温度20℃±5℃相对湿度50%~70%时的冷态绝缘电阻≥5MΩ。

产品相关关键字:水泥胶砂搅拌机
如果您对水泥胶砂搅拌机感兴趣,想了解更详细的产品信息,请与销售部联系:13805609093
