游标卡尺
日期:9/5/2023 3:10:44 PM 点击: 次
JTG 3432—2024《公路工程集料试验规程》----4 粗集料试验/T0312-2005粗集料针片状颗粒含量试验(卡尺法)

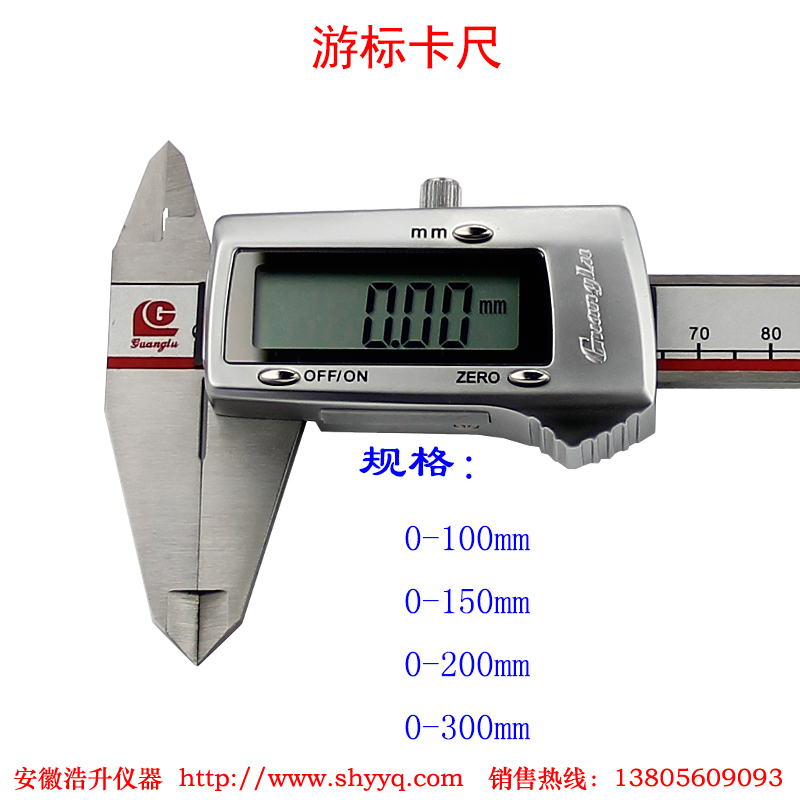

游标卡尺
型号：0-300mm
一、游标卡尺概述
游标卡尺用于测定粗集料的针片状颗粒含量，产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。主要适合于沥青混合料、无结合料粒料材料和无机稳定材料用粗集料针片状颗粒含量测定，同时也用于物体长度、内外径、深度的测量。
二、游标卡尺结构特点
1. 游标卡尺采用不锈钢制作，表面镀鉻，激光刻线工艺；
2. 刻度清晰、耐磨、结实。
三、游标卡尺主要技术参数
1、表面处理：镀鉻；
2、包装方式：塑料盒包装，内有软垫；

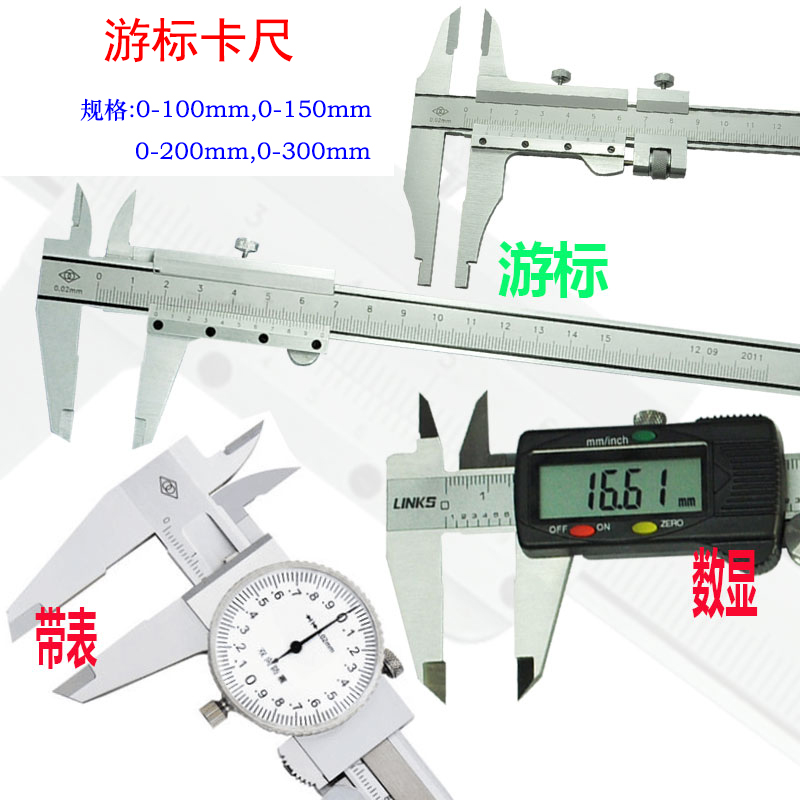

3、规格：0-150mm、0-200mm、0-300mm、0-500mm、0-2000mm；
4、精度：0.02mm。
四、游标卡尺试验步骤
1. 取一份试样称取质量(m?)。
2. 将试样平摊于试验台上，用目测直接挑出接近立方体的颗粒。
3. 按 图T0312-2所示，将疑似针片状颗粒平放在桌面上成一稳定的状态。平面图中垂直与颗粒长度方向的两个切割颗粒表面的平行平面之间最大距离为颗粒长度L; 垂直与宽度方向的两个切割颗粒表面的平行平面之间最大距离为颗粒宽度W; 侧面图中垂直与颗粒厚度方向的两个切割颗粒表面的平行平面之间最大距离为颗粒厚度T。各尺寸 满足L≥W≥T。
4. 用游标卡尺测量颗粒的平面图中轮廓长度L及侧面图中轮廓长度T。当L/T≥3时判断该颗粒为针片状颗粒。
5. 当采用固定比例卡尺时，调整比例卡尺，使比例卡尺L方向尺间隙正好与颗粒长 度方向轮廓尺寸相等，固定卡尺；检查颗粒厚度方向轮廓尺寸是否够通过比例卡尺E方向尺间，如果能够通过，则判定该颗粒为针片状颗粒。
6. 按照以上方法逐颗判定所有集料是否为针片状颗粒。称取所有针片状颗粒质量 m?;称取所有非针片状颗粒质量m2。
产品相关关键字：游标卡尺
如果您对游标卡尺感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
