自动岩石取芯机

自动岩石取芯机

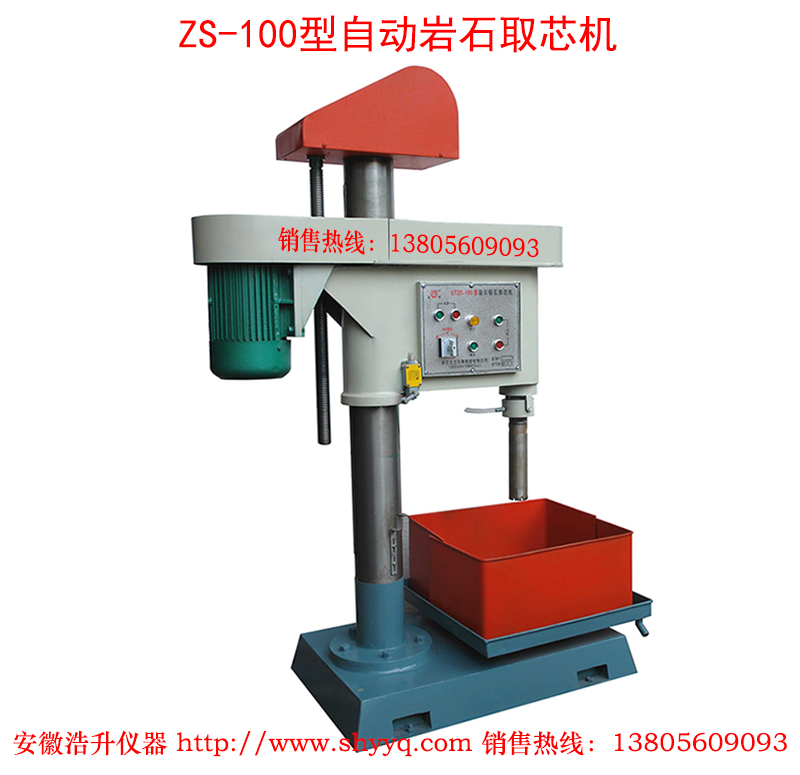

规格型号：ZS-100
一、自动岩石取芯机概述
    自动岩石取芯机是岩石、混凝土等取样必需的设备，是实验室制取标样的前道工序。产品符合中华人民共和国强制性行业标准JTG 3431-2024《公路工程岩石试验规程》要求。该设备只要按下取样按钮即一次性完成取样过程。该机具有造型美观，经久耐用、强度高、噪音低、操作方便等优点，广泛应用于石油、地质、煤炭、冶金、建筑、交通、大专院校等部门实验室。
二、自动岩石取芯机主要技术参数
  ⒈金刚石钻头：JR3#Φ25-Φ100mm.（可换装）；
  ⒉最大钻取深度：300mm；
  ⒊工作电源：AC380V  50HZ  3.2KW；
  ⒋升降电机：DC180v；
  ⒌工作时间：连续；
  ⒍外形尺寸：长400mm×宽720mm×高为1260mm；
  ⒎净重：280kg
三、自动岩石取芯机结构原理
  ① 本机主要由机座、立柱、摇臂、电机、电器、控制、升降减速机构、工作台夹具等组成。机座、立柱、摇臂、电动机的自身强度高，在钻取最大直径岩芯时也非常平稳。本机主轴旋转是由主电机通过三角皮带而进行动力传动。升降电机安装在立柱顶端，动力经减速器（蜗轮杆减速）传递给丝杠。使丝杆进行正反运动而带动摇臂升降。本机钻头由电机通过三角皮带传动，使用时根据钻头和试件硬软选择合适的下钻速度（高、中、低）进行自动钻削。
  ② 本机使用自来水冷却。
  ③ 本机电源采用三相电压380V。
四、自动岩石取芯机使用方法
  ⑴自动岩石取芯机调试
  ① 机器安装完毕后（一定要固定），接通三相电源，检查各传动部位是否灵活，各紧固件是否松动。
  ② 接通冷却水，在启动主机按钮前必须先打开自来水阀门，待水从钻头流出时，方可启动主机按钮。启动主机按钮，看主轴旋向与标志是否一致，若方向相反，则调换二相线接线位置即可。只要主机旋向正确，其他均正确。
  ③ 根据钻孔深度，调节好钻削深度行程开关的位置（行程开关安装在立柱下方，出厂前已根据随机所配钻头调试好）。
  ⑵自动岩石取芯机使用与操作
  ① 使用前必须将各传动部位加注润滑油，蜗轮蜗杆经常加牛油。
  ② 在工作台上夹紧标样。
  ③ 打开冷却水阀门，保证有充足的冷却水，禁止无水或少水钻削。
  ④ 按住快下按钮，使钻头靠近标本，然后根据试件硬软选择相应的钻削速度（快、中、慢）
  ⑤ 按取样按钮，即自动取样。
