电脑伺服静载锚固试验机

日期:1/29/2018 8:20:25 PM 点击:

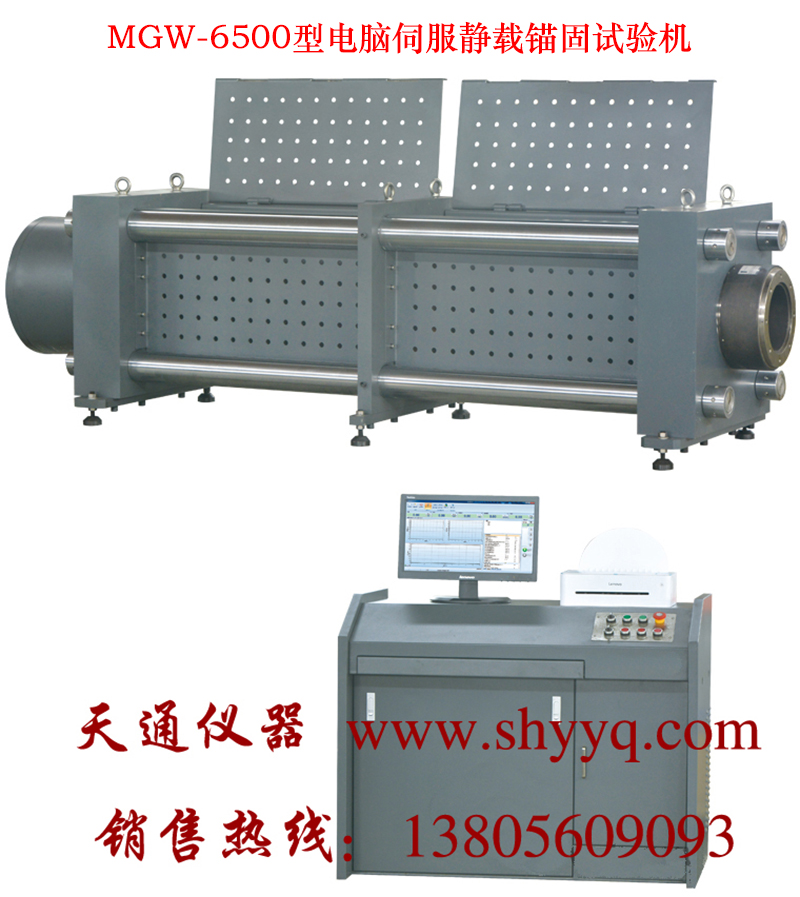

MGW-6500电脑伺服静载锚固试验机

电脑伺服静载锚固试验机


规格型号:MGW-6500
    电脑伺服静载锚固试验机用于锚具夹具连接器静载锚固性能试验,混凝土结构和构件用预应力钢绞线锚具、夹具和连接器,预应力钢结构钢绞线锚具、夹具和连接器,拉索锚具、夹具和连接器,碳纤维预应力筋、预应力筋锚具、夹具和连接器的静载锚固性能测试及研究。可以实现等速率加荷、等速率变形等闭环控制,可以实现锚具连接器效率系数ηa、夹具效率系数ηg、达到实测极限拉力时组装件受力长度的总应变εapu试件技术指标的自动求取。符合GB/T14370-《预应力筋用锚具、夹具和连接器》、GB/T5224-2014《预应力混凝土用钢绞线》、JT/T329-2010《公路桥梁预应力钢绞线用锚具、夹具和连接器》、JGJ85-2010《预应力筋用锚具、夹具和连接器应用技术规程》、TB/T3193《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》ISO6934-4预应力混凝土用钢第四部分:钢绞线等标准要求。
  1、本机采用液压动力、电液伺服控制、计算机数据采集处理,可实现闭环控制自动加载自动采集数据并完成试验过程。

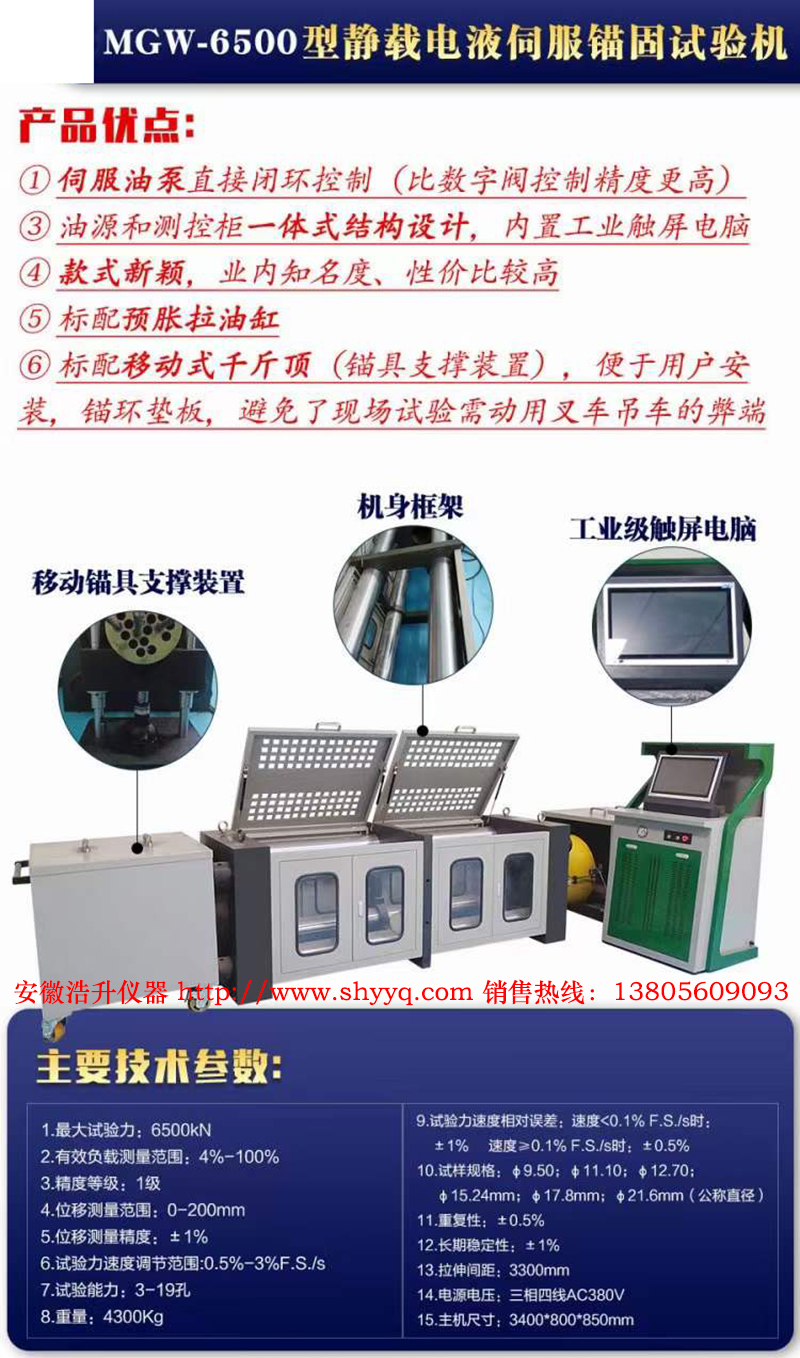

  2、该机由试验主机、主油源(液压动力源)、移动油源(预紧油源)、防护箱四部分组成,最大试验力6500kN,试验机准确度等级优于1级。
三、电脑伺服静载锚固试验机主要技术参数:
  ◇最大试验力:6500KN;
  ◇准确度等级:1级;
  ◇示值相对误差:±1%;
  ◇有效测量范围:1%-100%F·S(全量程不分档);
  ◇变形示值相对误差:±1%;
  ◇变形测量分辨力:0.001mm;
  ◇位移控制范围:0-200 mm;
  ◇力、变形、位移保持控制范围:2%-100%F·S;
  ◇保持时间:≥24h;
  ◇活塞行程:200mm;
  ◇拉伸间距:≥3400mm;
  ◇检测范围:1~24孔锚具静载性能;
  ◇主机外形尺寸:3350mm×850mm×1100mm;
  ◇油源柜尺寸:1150mm×850mm×950mm;
  ◇整机功率:4.2kW(油泵电机3.0kW,移动油源电机0.55Kw);
  ◇油源柜重量:350kg;
  ◇主机重量约:5000kg。

产品相关关键字:电脑伺服静载锚固试验机
如果您对电脑伺服静载锚固试验机感兴趣,想了解更详细的产品信息,请与销售部联系:13805609093
