一体式钢筋扫描仪

日期:2018-3-1 21:59:30 点击:

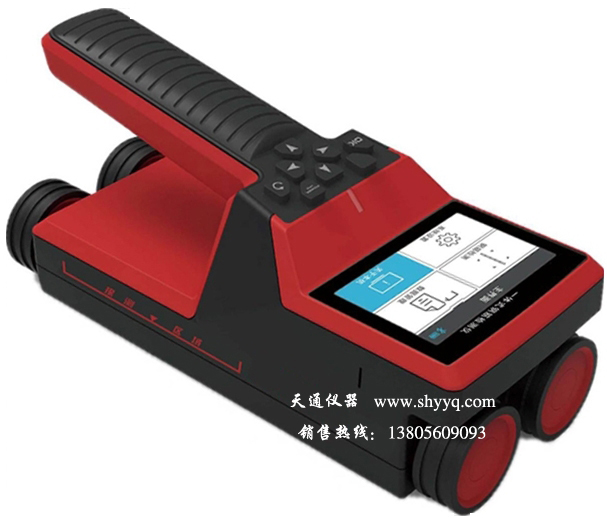

KON-RBL(Y)一体式钢筋扫描仪

产品型号: KON-RBL(Y)
   一体式钢筋扫描仪主要用于桥梁、隧道、墙体等混凝土结构中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测;也可对非铁磁性介质中铁磁体及导电体(如电线、管线)走向及分布进行探测;混凝土结构施工质量验收检测;对在建结构的安全性和耐久性进行评估;对旧有结构进行评估、改造时对配筋量的检测;对楼板或墙体内的电缆、水暖管道等分布及走向进行探测。
1) 采用多线圈技术,钢筋位置定位更加实时准确;
2) 钢筋位置、间距、保护层厚度同屏显示,显示内容更加丰富;
3) 五种扫描模式,适用不同的测量环境,使用更加灵活;
4) 优化精细扫描模式钢筋位置判法,支持密集筋扫描,钢筋根数判断更加准确;
5) 相邻钢筋中间位置实时判断,界面和指示灯同时提示,便于钻孔取芯;
6) 支持扫描距离更远,剖面、网格扫描模式最远支持65m,精细扫描模式最远支持10m;
7) 独创 JGJ 扫描模式,支持定点复测功能,满足检测规程需求;
8) 支持多档箍筋间距修正功能,保护层厚度测量更加准确;
9) 同时支持图形和列表两种数据查看模式,操作方便、灵活,并且可快速查看数据;
10) 独创图像扫描模式,PC 机处理软件支持立体图显示测量结果,更加直观;
11) 支持蓝牙数据传输,无缝对接智博联工程检测管理系统;
12) 全新的 USB 数据传输机制,操作更加简便;
13) 专业 PC 机数据分析软件,支持自定义打印报表格式,功能更加强大;
14) 3.2 寸半透半反彩色液晶显示,可视范围更广,分辨率更高,显示内容更加丰富;
15) 一体式钢筋扫描仪提供多达 6 种界面颜色风格选择,界面显示更加友好;
16) 可支持多国语言操作;
17) 内置大容量可充电锂电池,仪器续航能力更强;
18) 一体式仪器设计,更加小巧、轻便,携带更加方便;
三、一体式钢筋扫描仪主要技术参数
型号
应用领域
 1、检测混凝土构件内部钢筋的位置、钢筋间距、钢筋分布,钢筋走向;
 2、检测钢筋的保护层厚度;估测钢筋的直径;电缆、水暖管道的探测。
产品特点
 1、采用多线圈组合技术和高分辨率光电敏感元件,钢筋位置的定位更精准;
 2、采用声音、瞄准框、指示灯和激光管等多种方式提示钢筋的位置更直观;
 3、采用32位高速ARM处理器,测试分析更快速;
 4、采用24位A/D转换器,测试精度更高;
 5、采用滚轮和按键组合操作方式,操作更简便;
 6、内置陀螺仪,可以自动识别探头的扫描方向;
 7、多种测试模式,集成多种测试规范,适应不同的测试场合;
 8、图像扫描模式,可以立体再现结构内部的钢筋分布;
 9、多种修正功能(箍筋、密集筋、综合修正),满足测试精度的要求;
 10、灵活的数据结构设计,支持构件续测;
 11、屏幕采用高分辨率彩屏(400X240),显示的信息更丰富;
 12、内置可更换大容量锂电池,大大延长了仪器的续航时间。
符合规范
 GB 50204-2015《混凝土结构工程施工质量验收规范》
 GB 50010-2010《混凝土结构设计规范》
 GB/T50344-2004《建筑结构检测技术标准》
 JJF 1224-2009钢筋保护层、楼板厚度测量仪校准规范
 JGJ/T152-2008《混凝土中钢筋检测技术规程》
 DB11/T365-2006《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》
保护层厚度测量范围
 第一量程:1mm~110mm;第二量程:1mm~200mm;
保护层厚度最大允许误差
 最大允许误差           第一量程          第二量程
    ±1                  6-59              7-79
    ±2                  60-89             80-119
    ±4                  90-110           120-200
钢筋直径测量范围
 Ф6mm~Ф50mm
直径估测允许误差
 ±1档
网格模式/剖面格式
 无
扫描范围
 无边界
传输方式
 USB
供电方式
 内置锂电池  可更换
其他要求
 空气中不含有腐蚀性气体,无强电磁干扰不应有较大的震动和冲击,液晶屏避免阳光直射。

产品相关关键字:一体式钢筋扫描仪
如果您对一体式钢筋扫描仪感兴趣,想了解更详细的产品信息,请与销售部联系:13805609093
