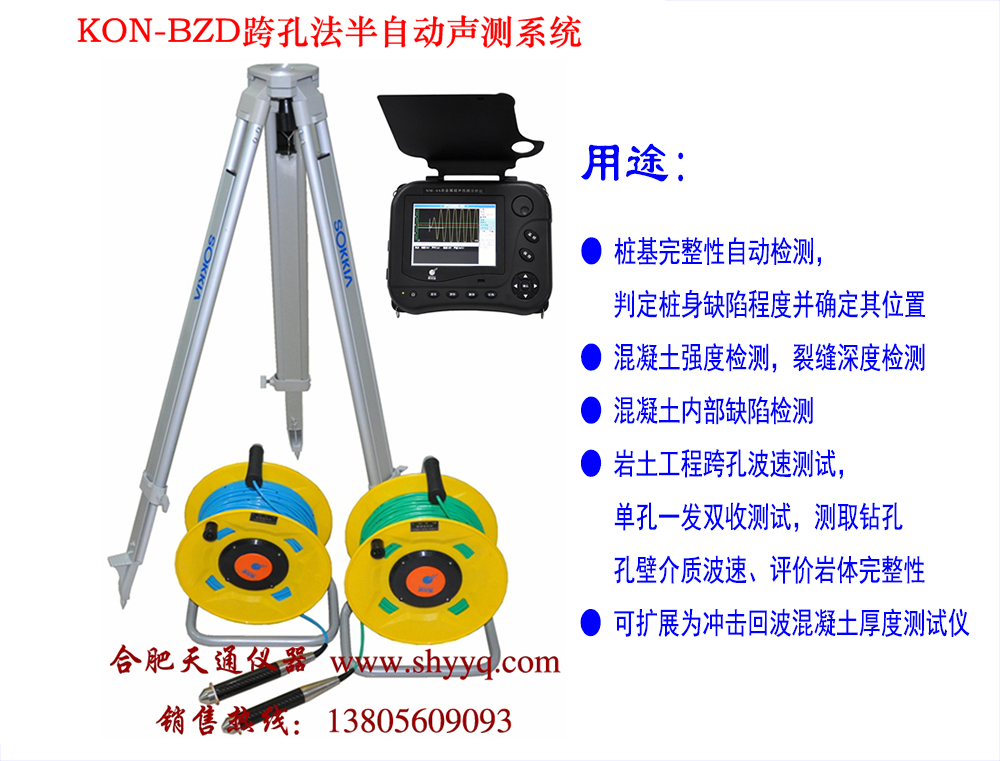

跨孔法半自动声测系统
日期:9/1/2021 2:03:13 PM 点击: 次
产品型号：NM-BZD
一、跨孔法半自动声测系统用途
跨孔法半自动声测系统用于桩基完整性自动检测，判定桩身缺陷程度并确定其位置。也可以用于混凝土强度检测、裂缝深度检测、混凝土内部缺陷检测、岩土工程跨孔波速测试（单孔一发双收测试，测取钻孔孔壁介质波速、评价岩体完整性）。可扩展为冲击回波混凝土厚度测试仪。
二、跨孔法半自动声测系统结构特点
1、测试速度快，最快可达每分钟60米以上，大大提高了工作效率；
2、测试过程全自动（实时自动调整波形、幅度、自动记录高程、 声参量自动判读、数据自动存储、异常情况自动报警)；
3、全不锈钢制造的径向换能器灵敏度高，寿命长；
4、可交直流供电，专用可充电电池，可连续工作8-10小时以上；
5、数据分析处理软件功能齐全；
6、现场适应性高，可用于各种现场条件下自动测试；
7、提升装置安装简单、操作方便。
三、跨孔法半自动声测系统主要技术参数
|
应用领域 |
混凝土内部缺陷检测；
混凝土强度检测；
裂缝深度检测；
基桩完整性检测；
表面损伤层厚度检测；
岩体、混凝土及其它非金属材料动弹性力学参数测试；
岩体完整性、风化评价测试；
可扩展为冲击回波混凝土厚度测试仪。 |
|
产品特点 |
北京市自主创新产品，证书编号：CX2009XJ0179；
北京市科技进步一等奖产品；
双通道实时动态波形显示，屏幕刷新速度30帧/秒以上；
声参量自动判读（声时，波幅，频率全自动）；
接收灵敏度高，穿透距离大（混凝土中最大达10米）；
便携式一体结构，适用于现场使用；
交直流两种方式供电，直流电源可连续工作8—10小时；
数据分析处理软件完全符合行业规范。 |
|
符合标准 |
《超声回弹综合法检测混凝土强度技术规程》（ CECS02-2005）
《超声法检测混凝土缺陷技术规程》（CECS21-2000）
《建筑基桩检测技术规范》（JGJ106-2014）
《公路工程基桩动测技术规程》（JTG-TF81-01-2004）
《铁路工程基桩无损检测规程》（TB10218—99）
《岩土工程勘察规范》（GB50021—2001）
《建筑抗震设计规范》（GB50011-2010） |
|
主控单元 |
专用控制系统 |
|
显示方式 |
真彩LCD |
|
声时测读精度 |
±0.05μs |
|
声时测读范围 |
0～640000μs |
|
幅度测读范围 |
0～177dB |
|
幅度分辨率 |
3.9‰ |
|
接收灵敏度 |
≤10μv |
|
放大器带宽 |
5Hz～500kHz |
|
最大采样长度 |
≤64k |
|
采样周期 |
0.05μs、0.1μs、0.2μs、0.4μs、0.8μs、1.6μs、3.2μs、6.4μs可选 |
|
发射电压 |
60V、125V、250V、500V、1000V可选 |
|
通道数 |
双通道 |
|
扩展功能 |
可扩展为冲击回波混凝土厚度测试仪 |
|
传输方式 |
串口或并口或USB |
|
供电方式 |
内置高能锂离子电池，连续工作8—10小时；AC:220V±10％，DC:±12V；外置可接海量蓄电池。 |
|
外形尺寸 |
258x255x85(mm) |

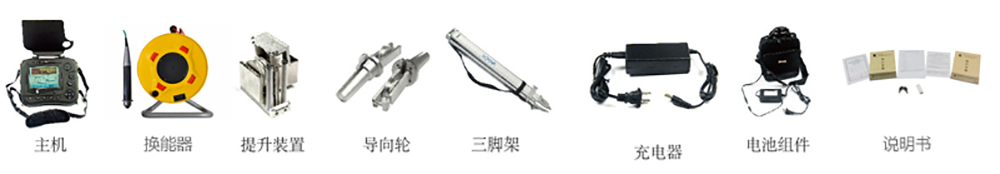

四、跨孔法半自动声测系统配置表
产品相关关键字：跨孔法半自动声测系统
如果您对跨孔法半自动声测系统感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
