水泥胶砂试模说明书

日期:2015-6-13 22:55:12 点击:

水泥胶砂试模说明书

一、试模用途:
   40×40×160mm水泥胶砂试模专供制作水泥软练法抗折试块之用。
二、试模主要技术规格
1、成型试块规格(长×宽×高):40×40×160mm
2、模腔制造公差:0.01mm
3、试模净重:8.5kg
4、外形尺寸(长×宽×高):245×165×60 mm
三、试模的构造与使用:

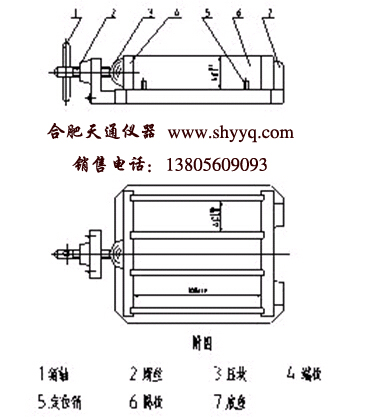

1、本模型为可装卸的三联试模,如附图所示。底座7用铸铁制成,其上下两面均经刨平,上平面装有两只定位销5。端板4和隔板6均用扁钢制造,其组成模腔的各平面均经磨光。压块3和压紧螺丝2铆成一体,并与销轴1一起构成压紧装置,用以压紧或松开端板,便于快速装卸。
2、装模时应注意端板与隔板的下平面与底座上平面必须靠紧,不得挠起,必要时可以在压紧模型的同时,用木锤轻击各板的上平面,使与底座贴紧。
3、每次装模前需在组成模腔的各另件表面涂一层薄薄的机油,然后使隔板与定位销靠紧,以免模腔歪斜。
4、每次脱模后,应立即擦净各个另件表面的余料并涂油防锈。
5、本模型在使用过程中应定期(每季一次)检查模腔尺寸,当发现其公差超过GB177-77规定时,应立即停止使用。
40×40×160mm水泥胶砂试模图片
