挖坑灌砂法测压实度试验方法

日期:2016-11-29 0:48:07 点击:

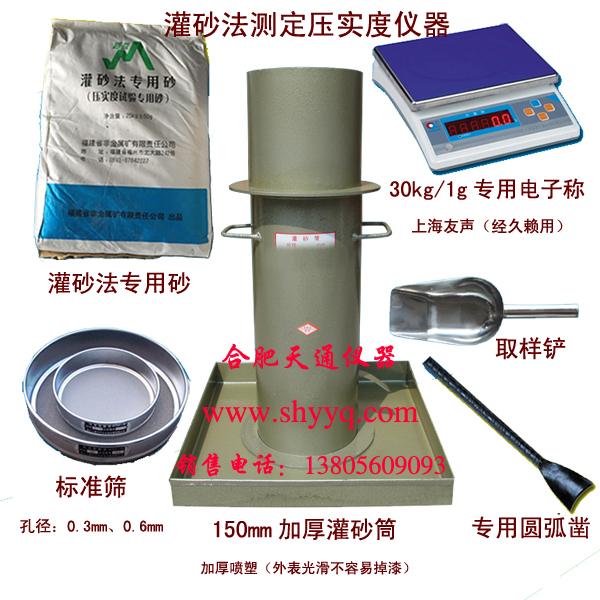

灌砂法测压实度仪器

1. 挖坑灌砂法测压实度试验方法是利用均匀颗粒的砂去置换试洞的体积,它是当前最通用的方法,很多工程都把灌砂法列为现场测定密度的主要方法。该方法可用于测试各种土或路面材料的密度,它的缺点是:携带较多的量砂,而且称量次数较多,因此它的测试速度较慢。采用此方法时,
应符合下列规定:
(1)当集料的最大粒径小于15mm、测定层的厚度不超过150mm时,宜采用¢100mm的小型灌砂筒测试。
(2)当集料的粒径等于或大于15mm,但不大于40mm,测定层的厚度超过150mm,但不超过200mm时,应用¢150mm的大型灌砂筒测试.
2.仪具与材料
(1)灌砂筒:有大小两种,根据需要采用.型式和尺寸.储砂筒底中心有一个圆孔,下部装一倒置的圆锥形漏斗,漏斗上端开口,直径与储砂筒的圆孔相同。漏斗焊接在一块铁板上,铁板中心有一圆孑L与漏斗上开口相接。储砂筒筒底与漏斗之间设有开关。开关铁板上也有一个相同直径的圆孔。
(2)金属标定罐:用薄铁板制作的金属罐,上端周围有一罐缘,与灌砂筒配套使用。
(3)基板:用薄铁板制作的金属方盘,盘的中心有一圆孔。
(4)玻璃板:边长约500—600mm的方形板。
(5)试样盘:小筒挖出的试样可用铝盒存放,大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放。
(6)天平台秤:称量10-15kg,感量不大于1g。用于含水量测定的天平精度,对细粒土、中粒土、粗粒土宜分别为0.0lg、0.1 g、1.0g。
(7)含水量测定器具:如铝盒烘箱等。
(8)量砂:粒径0.30-0.60mm及0.25 -0.50清洁干燥均砂,约2040g,使用前须洗净、烘干,并放置足够长的时间,使其与空气的湿度达到平衡。(量砂在指定的试验厂家购买)
(9)盛砂的容器:塑料桶等。
(10)其他:凿子、铁锤、长把勺、小簸箕、毛刷等。(凿子采用ф22的螺纹钢加工成扁头和尖状的,长约40-50cm)
3.试验方法与步骤
(1)标定筒下部圆锥体内砂的质量
①向灌砂筒内装砂至距筒顶15mm左右为止。称取装入筒和砂的总质量质量m1,准确至1g。以后每次标定及试验都应该维持装砂高度与质量不变。
②不晃动储砂筒的砂,轻轻地将灌砂筒移至玻璃板上,将开关打开,让砂流出,直到筒内砂不再下流时,将开关关上,并细心地取走灌砂筒。
③收集并称量留在板上的砂或称量筒内的砂,准确至1g。玻璃板上的砂就是锥体里砂的质量m2。
④重复上述测量三次,取其平均值。
