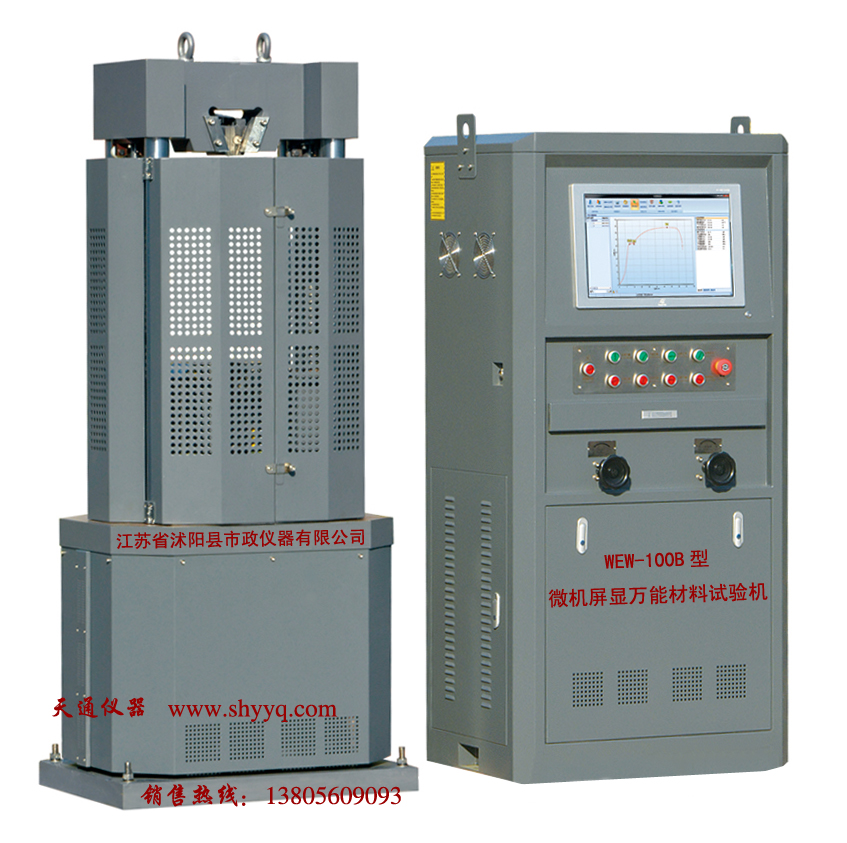

WEW-100B微机屏显万能材料试验机

产品型号：WEW-100B

一、WEW-100B微机屏显万能材料试验机的详细资料：

本机主要用于金属，非金属材料的拉伸、压缩、弯曲、剪切等力学性能试验。亦可做塑料、混凝土、水泥等非金属材料的拉伸或压缩、弯曲、切剪试验。万能试验机采用下置式油缸，高度低，重量轻，是水泥厂、建筑工程单位、产品质量监督检验站、大专院校必不可少的设备。该试验机符合GB/T228、GB/T2611、GB/T3159标准要求。

二、WEW-100B微机屏显万能材料试验机的特点：

1、该机采用了液压动力源驱动，采用测控系统对试验数据采集处理，其由试验主机、油源（液压动力源）、测控系统、试验器具四部分组成，最大试验力100kN，试验机准确度等级优于1级。

2、满足国家关于金属拉伸试验规定中的标准试验要求，也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，可以求取所测材料的抗拉强度、屈服强度等性能指标。

3、试验机是六立柱、双空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口，标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上配有带球形结构的下压板，可直接做压缩试验。

4、配不同夹具可做：螺栓的拉伸、圆棒或板材的弯曲、圆棒剪切强度等试验，也可以做抗折、剪切、劈裂、弹性模量等试验

三、WEW-100B微机屏显万能材料试验机主要技术参数：

1、精度等级：1级(0.5级）；

2、抗压最大试验力：100kN；

3、主机结构形式：六立柱；

4、油源柜重量（kg）：300；

5、中梁升降速度（mm/min）：320；

6、压缩面最大间距（mm）：500；

7、拉伸最大间距（mm）：600；

8、活塞行程（mm）：200；

9、圆试样夹持直径（mm）：Φ6-Φ22；

10、扁试样夹持厚度（mm）：0-15；

11、弯曲试验支点最大距离（mm）：300；

12、上下压板尺寸（mm）：Φ110；

13、主机外形尺寸（长×宽×高mm）：800×620×1850；

14、油源柜尺寸（长×宽×高mm）：800×600×1600；

15、主机重量（kg）：1450；

16、整机功率（kW）：2.2

四、100kN万能材料试验机机型对比

100kN万能材料试验机参数配置
产品名称	液晶显示万能材料试验机	微机屏显万能材料试验机	微机伺服万能材料试验机
产品型号	WE-100B	WEW-100B	WAW-100B
基本参数相同项
最大试验力（kN）	100	100	100
精度等级	1级	1级	1级
示值相对误差	±1%	±1%	±1%
变形示值相对误差	±1%	±1%	±1%
位移示值相对误差	±1%	±1%	±1%
位移测量分辨力	0.001mm	0.001mm	0.001mm
中梁升降速度（mm/min）	320	320	320
压缩面最大间距（mm）	500	500	500
拉伸最大间距（mm）	600	600	600
活塞行程（mm）	200	200	200
圆试样夹持直径（mm）	Φ6-Φ22	Φ6-Φ22	Φ6-Φ22
扁试样夹持厚度（mm）	0-15	0-15	0-15
弯曲试验支点最大距离（mm）	300	300	300
上下压板尺寸（mm）	Φ110	Φ110	Φ110
油泵电机品牌	SIEMENS电机	SIEMENS电机	SIEMENS电机
主机外形尺寸（mm）	800×620×1850	800×620×1850	800×620×1850
力传感器	轮辐式负荷传感器	轮辐式负荷传感器	轮辐式负荷传感器
位移传感器	抽出式数字位移传感器	抽出式数字位移传感器	抽出式数字位移传感器
基本参数不同项
油源柜尺寸（mm）	550×500×1200	800×600×1600	800×600×1600
整机功率（kW）	1.1	2.2	2.2
油源柜重量（kg）	160	300	300
主机重量（kg）	1400	1450	1450
钳口类型	手动	液压自动	液压自动
油箱容量（L）	40	60	60
电源	三相三线	三相四线	三相四线
配套电脑	-	19寸工业级平板电脑	19寸工业级平板电脑
送油阀/回油阀	●	●	-
减压阀	-	●	●
精密阀板组	-	-	●
高精度控制数字阀	-	-	●
测控系统参数对比
控制器电源	220 ± 10%V / 50Hz	220 ± 10%V / 50Hz	220 ± 10%V / 50Hz
有效测量范围	10%-100%F.S（全量程不分档）	10%-100%F.S（全量程不分档）	1%-100%F.S（全量程不分档）
变形测量范围	10%-100%F.S	10%-100%F.S	1%-100%F.S
应力速率控制相对误差	-	-	±2%
位移速率控制相对误差	-	-	±1%
应变速率控制调节范围	-	-	0.00025/s-0.0025/s
应变速率控制相对误差	-	-	±2%
力、变形、位移保持控制范围	-	-	0.3%-100%F.S
力、变形、位移保持控制相对误差	-	-	±2%
控制器与电脑通讯接口	RJ45网口	RJ45网口	RJ45网口
力加载方式	手动	手动	微机控制
试验数据显示	10寸高清晰彩色显示屏	19寸工业级平板电脑	19寸工业级平板电脑
试验曲线	“时间-负荷”数字模拟曲线	精准数字多通道曲线	精准数字多通道曲线
打印机	高保真热敏式微型打印机	品牌喷墨打印机	品牌激光打印机
打印纸尺寸	57mm宽（热敏打印纸）	A4纸	A4纸

五、WEW-100B微机屏显万能材料试验机维修保养：
1.每次开机前检查有无渗漏油现象(具体部位如：油管，各个控制阀，油箱等)，螺栓是否(即各个螺丝的统称)紧固，电气是否完好;定期检查，保持其零部件的完整性。
2.每次做完试验均应将活塞降至最低位置并及时清扫垃圾，工作台作防锈处理。
3.运行一段时间后，应对试验机进行必要的检查和维护：卡板与横梁的滑动面清理钢筋铁锈等残留物;半年检查链条的松紧程度;对滑动零部件应定期加润滑油，对易锈件涂防锈油，保持清洁和防止锈蚀。
4.预防高温、过湿、灰尘、腐蚀性介质、水等侵蚀仪器。
5.每年或累计工作2000小时后必须更换液压油。
6.请勿在计算机内安装其他应用软件，以免试验机控制系统软件不能正常运行;应防止计算机被病毒感染。
7.在开机前必须检查计算机与主机的连接线、电源插头插座是否正确，有无松动，确认正确后，方可开机。
8.任何时候都不能带电拔插电源线和信号线，否则很容易损坏控制元件。
9.在试验过程中，请不要随意按控制柜面板、操作盒和试验软件上的按钮。
10.试验时，不要随意触碰设备和各种连接线，以免影响数据的准确性。
11.经常检查油箱液位的变化。
12.定期检查控制器的连接线是否接触良好，如有松动，应及时紧固。
13.试验后若较长时间不用设备时，关闭设备总电源，并在设备停用过程中定期对设备进行空载运行几次，以保证设备再次投入使用时，一切性能指标正常。

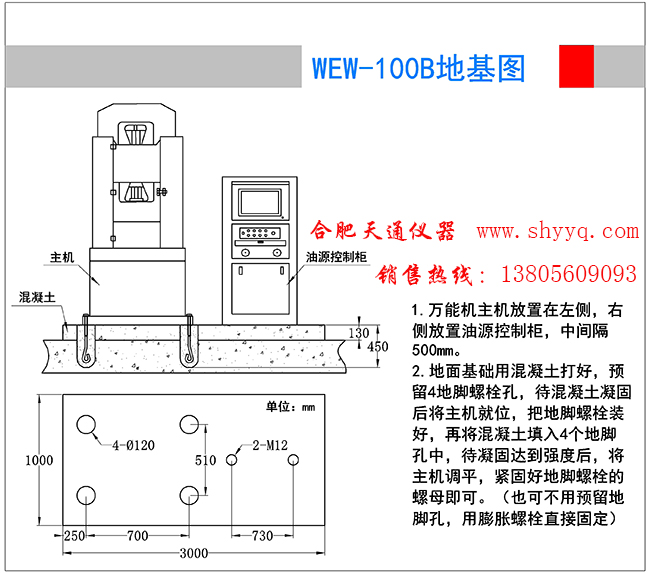

六、WEW-100B微机屏显万能材料试验机地基图：

WEW-100B微机屏显万能材料试验机地基图
