WE-600B万能材料试验机



产品型号:WE-600B
一、WE-600B万能材料试验机的详细资料:
   该机主要用于金属,非金属材料的拉伸、压缩、弯曲、剪切等力学性能试验并自动记录试验过程参数绘出曲线图。万能试验机采用下置式油缸,高度低,重量轻,是施工单位、监理部门、公路工程试验检测单位、水泥厂、建筑工程单位、产品质量监督检验站、大专院校必不可少的设备。该试验机符合GB/T228、GB/T2611、GB/T3159标准要求。
1、采用了液压动力源驱动,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,测量单元采用优质电子元器件组成的单片微机屏显仪器表,可保证设备可靠运行和准确测量。最大试验力600kN,试验机准确度等级优于1级。
2、本机满足国标规定中金属拉伸试验各项指标,也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验。并可以测定材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标。
3、试验机是六立柱、双空间结构,上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间,试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口,标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验;标准机型的下横梁底端配有上压板,试台上配有带球形结构的下压板,可直接做压缩试验。
4、配不同夹具可做:螺栓的拉伸、圆棒或板材的弯曲、圆棒剪切强度等试验,也可以做抗折、剪切、劈裂、弹性模量、钢球、锚链、扣件等试验
三、WE-600B万能材料试验机主要技术参数:
1、试验机级别:1级(0.5级)
2、抗压最大试验力:600kN
3、主机结构形式:六立柱
4、油源柜重量(kg):160
5、中梁升降速度(mm/min):320
6、压缩面最大间距(mm):600
7、拉伸最大间距(mm):700
8、活塞行程(mm):200
9、圆试样夹持直径(mm):Φ13-Φ40
10、扁试样夹持厚度(mm):0-20
11、弯曲试验支点最大距离(mm):300
12、上下压板尺寸(mm):Φ200
13、主机外形尺寸(长×宽×高mm):800×620×1900
14、油源柜尺寸(长×宽×高mm):550×500×1200
15、主机重量(kg):1800
16、整机功率(kW):2.2
四、300kN万能材料试验机机型对比
600kN万能材料试验机参数配置
 产品名称
 产品型号
基本参数相同项
最大试验力(kN)
600
600
600
精度等级
1级
1级
1级
示值相对误差
±1%
±1%
±1%
变形示值相对误差
±1%
±1%
±1%
位移示值相对误差
±1%
±1%
±1%
位移测量分辨力
0.001mm
0.001mm
0.001mm
中梁升降速度(mm/min)
320
320
320
活塞行程(mm)
200
200
200
圆试样夹持直径(mm)
Φ13-Φ40
Φ13-Φ40
Φ13-Φ40
扁试样夹持厚度(mm)
0-20
0-20
0-20
弯曲试验支点最大距离(mm)
300
300
300
上下压板尺寸(mm)
Φ200
Φ200
Φ200
油泵电机品牌
SIEMENS电机
SIEMENS电机
SIEMENS电机
手控盒电压/材质
低压/航空铝
低压/航空铝
低压/航空铝
位移传感器
抽出式数字位移传感器
抽出式数字位移传感器
抽出式数字位移传感器
整机功率(kW)
2.2
2.2
2.2
 基本参数不同项
主机外形尺寸(mm)
800×620×1900
800×620×1900
800×620×2000
油源柜尺寸(mm)
550×500×1200
800×600×1600
800×600×1600
油源柜重量(kg)
160
300
300
主机重量(kg)
1800
1900
1900
压缩面最大间距(mm)
600
600
600
拉伸最大间距(mm)
700
700
700
钳口类型
手动
液压自动
液压自动
钢绞线专用夹具
-
-
-
油箱容量(L)
40
60
60
电源
三相三线
三相四线
三相四线
配套电脑
-
19寸工业级平板电脑
19寸工业级平板电脑
送油阀/回油阀
-
减压阀
-
精密阀板组
-
-
高精度控制数字阀
-
-
力传感器
油路传感器
轮辐式负荷传感器
轮辐式负荷传感器
测控系统参数对比
控制器电源
220 ± 10%V / 50Hz
220 ± 10%V / 50Hz
220 ± 10%V / 50Hz
有效测量范围
10%-100%F.S(全量程不分档)
10%-100%F.S(全量程不分档)
1%-100%F.S(全量程不分档)
变形测量范围
10%-100%F.S
10%-100%F.S
1%-100%F.S
应力速率控制相对误差
-
-
±2%
位移速率控制相对误差
-
-
±1%
应变速率控制调节范围
-
-
0.00025/s-0.0025/s
应变速率控制相对误差
-
-
±2%
力、变形、位移保持控制范围
-
-
0.3%-100%F.S
力、变形、位移保持控制相对误差
-
-
±2%
控制器与电脑通讯接口
RJ45网口
RJ45网口
RJ45网口
力加载方式
手动
手动
微机控制
试验数据显示
10寸高清晰彩色显示屏
19寸工业级平板电脑
19寸工业级平板电脑
试验曲线
“时间-负荷”数字模拟曲线
精准数字多通道曲线
精准数字多通道曲线
打印机
高保真热敏式微型打印机
品牌喷墨打印机
品牌激光打印机
打印纸尺寸
57mm宽(热敏打印纸)
A4纸
A4纸
五、WE-600B万能材料试验机维修保养:
1.每次开机前检查有无渗漏油现象(具体部位如:油管,各个控制阀,油箱等),螺栓是否(即各个螺丝的统称)紧固,电气是否完好;定期检查,保持其零部件的完整性。
2.每次做完试验均应将活塞降至最低位置并及时清扫垃圾,工作台作防锈处理。
3.运行一段时间后,应对试验机进行必要的检查和维护:卡板与横梁的滑动面清理钢筋铁锈等残留物;半年检查链条的松紧程度;对滑动零部件应定期加润滑油,对易锈件涂防锈油,保持清洁和防止锈蚀。
4.预防高温、过湿、灰尘、腐蚀性介质、水等侵蚀仪器。
5.每年或累计工作2000小时后必须更换液压油。
6.请勿在计算机内安装其他应用软件,以免试验机控制系统软件不能正常运行;应防止计算机被病毒感染。
7.在开机前必须检查计算机与主机的连接线、电源插头插座是否正确,有无松动,确认正确后,方可开机。
8.任何时候都不能带电拔插电源线和信号线,否则很容易损坏控制元件。
9.在试验过程中,请不要随意按控制柜面板、操作盒和试验软件上的按钮。
10.试验时,不要随意触碰设备和各种连接线,以免影响数据的准确性。
11.经常检查油箱液位的变化。
12.定期检查控制器的连接线是否接触良好,如有松动,应及时紧固。
13.试验后若较长时间不用设备时,关闭设备总电源,并在设备停用过程中定期对设备进行空载运行几次,以保证设备再次投入使用时,一切性能指标正常。
六、

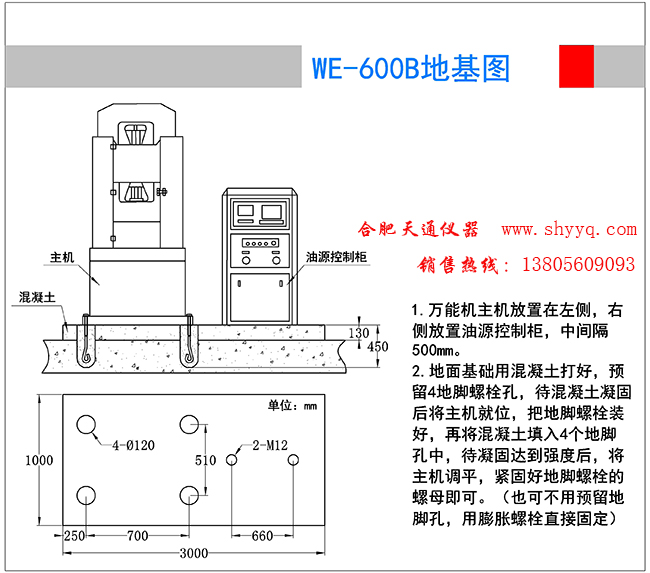

WE-600B万能材料试验机地基图:

WE-600B万能材料试验机地基图
